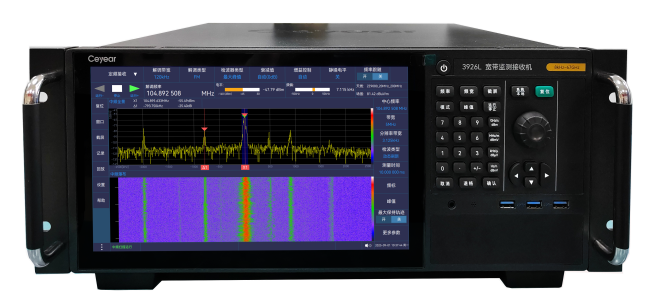

產品綜述
3926系列寬帶監測接收機可覆蓋8kHz到67GHz頻率范圍，具有優良的射頻性能、高動態范圍和極快的掃描速度，并集成了信號識別、解調、分析等多種功能，可廣泛應用于高性能無線電頻譜監測領域，滿足國家無線電監測一類站、二類站建設要求。
功能特點
-
高端配置全頻段預選濾波
全頻段20多組濾波器組合
濾波置于射頻前端，保證接收線性
高Q值濾波器設計，抑制帶外干擾
-
更出色的射頻接收性能
相位噪聲優于-130dBc/Hz（載波1GHz，頻偏10kHz）
20MHz至8GHz波段，噪聲系數低至12dB
8GHz至26.5GHz波段，噪聲系數低至15dB（典型值）
-
大帶寬實時高速掃描
實時帶寬標配160MHz，可選1GHz、2GHz
測量時間最小可設100us，最高每秒可執行10000次測量
25kHz分辨率時掃描速度可達500GHz/s，
1.25MHz分辨率時掃描速度高達5THz/s
-

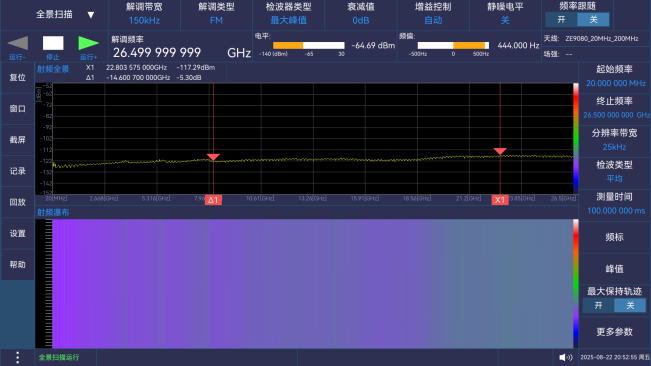

多種掃描方式
支持定頻接收、全景掃描、頻率掃描、列表掃描
支持存儲表、抑制表
-
多通道并行處理
三個并行處理通道：頻譜通道、電平通道、解調通道
頻譜通道實時帶寬可設置范圍為1kHz到160MHz（選件最大2GHz），分辨率帶寬從0.625Hz到2MHz可選
電平通道具備42檔濾波器，解調帶寬覆蓋10Hz到80MHz
解調通道可實現AM，F(xiàn)M，PM，CW，LSB，USB，ISB，PULSE，IQ實時解調
-
數字熒光實時頻譜分析功能
最大2GHz帶寬的數字熒光實時頻譜分析
100%截獲概率（POI）信號最短持續時間優于150ns，可用于捕獲測量脈沖信號、間歇性信號等瞬態突發信號
-
傳輸協議自動識別解析功能
實時檢測、識別、解析公用傳輸協議
支持協議類型：CDMA、GSM、WCDMA、TDD-LTE、FDD-LTE、5G NR、DMR、TETRA、PDT、NXDN、dPMR、P25、DRM、DTMB、WIFI、LORA、AIS、ADS-B
-

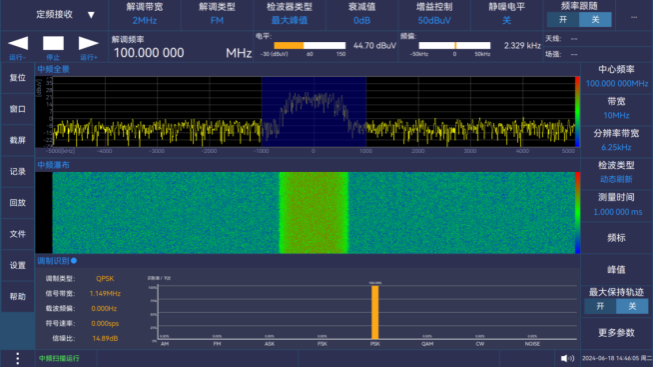

信號調制參數自動識別功能
基于智能算法與高階譜分析技術，識別正確率高于90%
支持調制類型：AM、FM、2FSK、4FSK、8FSK、16FSK、16QAM、32QAM、64QAM、128QAM、256QAM、BPSK、QPSK、8PSK、16PSK、OQPSK、π/4QPSK、ASK、MSK
-

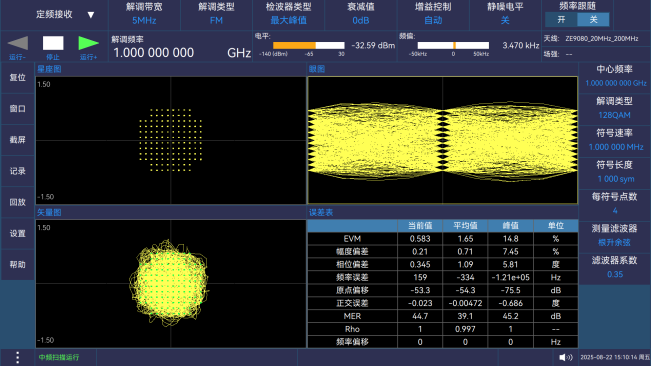

數字解調功能
支持PSK、FSK、QAM、ASK等數字調制類型
支持多種濾波器類型：根升余弦、高斯、邊緣、IS95、矩形
支持調節濾波器系數
-
脈沖信號自動分析功能
支持對脈寬、脈沖周期、脈沖上升和下降時間、峰值功率、脈沖幅度、頻率偏移等脈沖參數進行分析
支持多域圖像展示：頻域曲線、時域曲線、參數表等
-

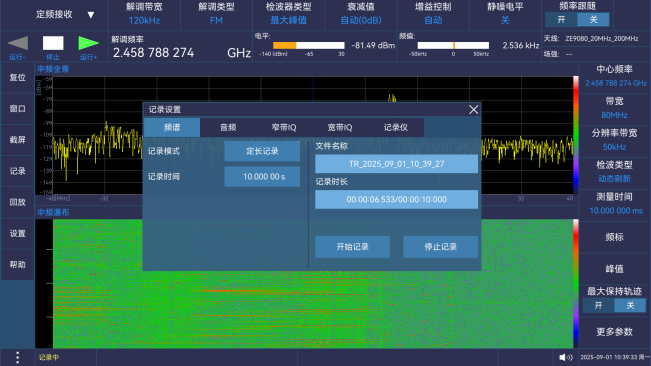

記錄和回放功能
支持頻譜、IQ、音頻實時輸出與記錄
支持頻譜、IQ、音頻實時回放分析
支持外接大容量數據記錄儀
-
高速數據傳輸接口
支持千兆網接口（標配）
支持萬兆網接口（選配）
支持高速光纖接口（選配），可實現160MHz、1GHz、2GHz帶寬實時IQ數據流輸出
-
簡易的系統集成
支持可編程儀器標準命令（SCPI標準）
開放的遠程控制接口，通用的數據格式
標準4U結構，配置上架把手
可拖動左右查看列表全部
|
