方案概述
微波產品無人化智能測試解決方案是中電科思儀科技股份有限公司面向射頻微波產品領域客戶數字化轉型需求，推出的新形態自動測試解決方案。該方案實現了微波產品測試由單工位串行測試向多工位并行測試轉變，具有測試容量大、測試效能高、測試管理信息化等特點。該方案可數倍提升客戶的測試效率，大幅減少人力開銷，帶來更高的工作可靠性，是射頻微波領域客戶進行數字化車間建設、智能制造升級改造的利器。
-
-
功能特點
-
無人值守全自動測試功能

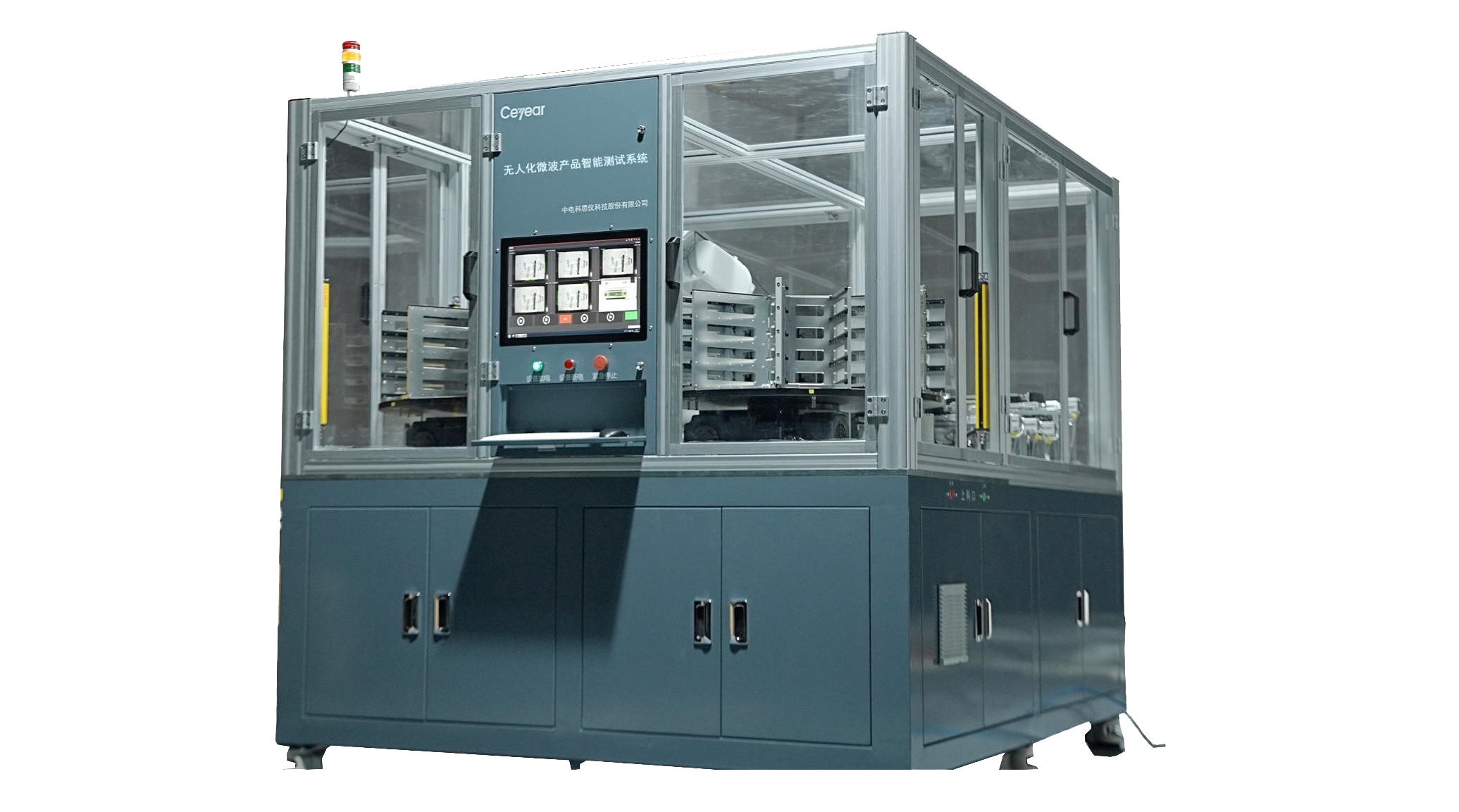

采用“旋轉式料倉+環繞式工位布局”的方案，結構空間緊湊，搭載高精度工業機器人，融合視覺系統和力覺系統，實現了上料轉臺模塊抓取、條碼視覺識別、放置測試工位、氣缸自動夾持、連接器插拔、性能測試、模塊下料、產品分選的全流程自動流轉。
①采用高精度工業機器人實現被測產品的自動上下料，實現了產品的無人化自動流轉。
②采用高精度視覺相機實現了被測產品的自動識別，滿足被測產品多種類、多批次、多工位混合測試需求。
③方案突破了高密度低頻連接器、射頻微波連接器柔性自動適配技術，結合先進的測試解決方案實現了針對高精密射頻微波產品的全自動測試能力。
-
高效測試管理能力
測試管理軟件為用戶提供數據交互與共享的功能，實現測試過程中的數據協同，從而實現整個無人化自動測試過程中多個工位測試任務的統一調度、測試項目的統一配置以及測試數據的統一處理。主要包含測試配置管理、用戶管理、測試數據管理、測試資源管理等多種資源管理模塊。
-
測試資源靈活管理
用戶可以通過自動測試軟件搭建測試所需的硬件資源、軟件資源及邏輯資源，對測試儀器設備的通信狀態、儀器型號、儀器類型、程控地址、測試驅動程序等靈活管理。該方案軟件具備豐富的儀器驅動程序庫，對常見種類的國內外測試儀器具有強大的互換支持能力。
-
測試任務可追蹤
測試信息管理軟件支持測試任務的創建和下發，測試時測試任務執行過程可追蹤，測試任務結束后測試任務信息可追溯，提升產品測試信息的管理能力，滿足測試過程管理的無紙化、信息化需求。
-
強大的數據處理能力
通過優化數據庫，自動測試軟件能夠快速處理測試過程中產生的海量數據，并將大量測試數據傳送至服務器端進行數據存儲和處理，實現數字化車間信息管理系統無縫對接。軟件支持網絡化報表生成，能夠通過服務器端內置網絡報表生成工具創建網頁格式的測試報表，實現網絡共享和測試報表的遠程打印。還可通過本地Word、Excel報表生成插件生成文檔報表，并上傳至服務器，滿足客戶需求。
-
-
典型應用
技術規范
參數名稱
技術指標
備注
頻率范圍
DC～26.5GHz
系統測試資源可選配與定制，技術指標根據測試資源確定
訂貨信息
儀器設備
數量
備注
信號發生器
1
根據實際需要選配
頻譜分析儀
1
矢量網絡分析儀
1
微波功率計
1
工控機
1
人機交互設備
1
開關矩陣
1
根據實際需要定制
狀態控制器
1
測試夾具
1
自動化裝置
機械手/工業機器人
1套
根據實際需要定制
產品自動識別裝置
1套
安全防護裝置
1套
軟件
測試軟件
1套
儀器驅動程序
1套
根據實際需要選配
測試TP
1套
根據實際需要定制
附件
產品使用說明書
1
產品合格證
1
-
-
