解決方案
星載發射機測試驗證系統
-
方案概述
星載發射機為無線收發設備系統提供符合要求的高功率射頻信號，將低頻交流能量轉換成大功率射頻能量。隨著衛星通信的高速發展，發射機裝機前的性能指標關乎著衛星通信系統在空間環境下能否正?？煽窟\(yùn)行。星載發射機技術組成及內部通道控制較為復雜，需要完成的測試參數較多，為了保證星載發射機性能指標的完整性，需要在脫離整機的條件下，對其工作時的具體性能指標進行測試、驗證與評估。隨著通信技術的不斷發展，對測試精度、測試效能、測試重復性、測試一致性以及性能指標的完整性測試等都提出越來越高的要求。

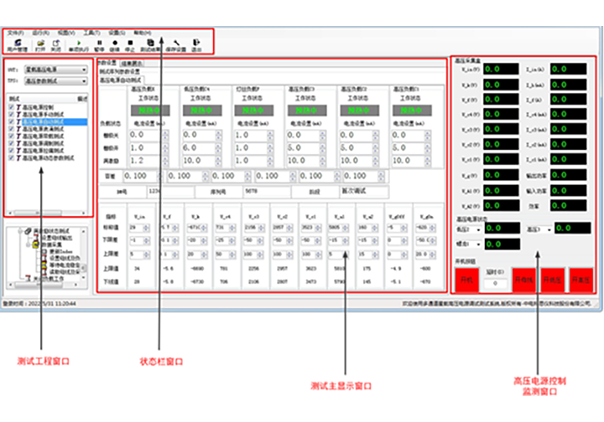

星載發射機測試驗證系統能夠?qū)Υ笈康母吖β蕦掝l段星載發射機在不同環境下進行逐個高輸出功率參數、高壓電源高壓特性的安全測試，且完全實現自動化測試，提供試驗測試一體化驗證平臺，實現環境數據、測試數據、狀態監測數據的融合處理分析；實現各項試驗數據的全過程在線監測；實現星載發射機試驗數據的統一管理。
-
-
功能特點
-
功能特點
● 具有發射機輸出功率參數測試功能；
● 具有發射機通道S參數測試功能；
● 具有發射機輸出信號的頻譜參數測試及矢量分析功能；
● 具有高壓電源動態參數測試功能，可實現電壓/負載調整率、上下電波形過沖、輸出電壓、電流、功率及效率等參數測試；
● 具有高壓電流、電壓采集功能；
● 具有星載發射機射頻參數自動測試及校準功能；
● 具有對儀器資源進行管理和控制、自檢測試的功能。
-
-
典型應用
本解決方案既可以應用于電子設備整機研制單位，也可應用于高功率射頻、微波、毫米波器部件/組件載荷研制單位與廠商，為衛星通信領域提供有效支撐。
技術規范
參數名稱
技術指標
射頻信號
頻率范圍
10MHz～67GHz（可根據實際需求配置）
分析帶寬
標配：10MHz（可根據實際需求配置）
40MHz
200MHz
550MHz
顯示平均噪聲電平
優于-140dBm/Hz@40GHz
功率測量范圍
-40dBm～+20dBm
S參數測量端口數量
2端口（可根據實際需求配置）
4端口
頻率切換時間
＜20ms
波形測量存儲深度
100Mpts/CH（可根據實際需求配置）
高壓測試信號
高壓測試盒
20kV/4收2陽極
高壓電子負載
10kV/4收/500W
程控電源
低壓程控電源
60V/20A/420W（可根據實際需求配置）
中壓程控電源
360V/30A/3kW（可根據實際需求配置）
高壓程控電源
1000V/80A/30kW（可根據實際需求配置）
訂貨信息
儀器設備
廠家型號
數量（臺）
備注
星載發射機驗證系統
-
1套
信號發生器
1466L
1臺
功率計
2438PB
2臺
峰值功率探頭
81703L
4只
信號分析儀
4082L
1臺
矢量網絡分析儀
3674L
1臺
高壓電子負載
定制
1臺
高壓測試盒
定制
1臺
低壓程控電源
-
1臺
根據實際需要設計選型
中壓程控電源
-
1臺
根據實際需要設計選型
高壓程控電源
-
1臺
根據實際需要設計選型
狀態控制器
定制
1臺
根據實際需要定制設計開發
-
-
