方案概述
數實結合的復雜電磁環境構建解決方案針對無線收發設備在全生命周期過程中對復雜電磁環境的測試需求，構建數實結合的復雜電磁環境綜合測試驗證環境，具備目標模擬、干擾模擬、高密度背景信號模擬等功能，可用于無線收發設備抗干擾等系統性能的測試驗證。
-
-
功能特點
-
主要特點
l 支持數實結合的復雜電磁環境構建，包括全數字仿真和硬件在環試驗
l 信號模擬能力全面，支持高復雜度電磁環境構建，包括基于通用儀器的背景環境模擬和基于專用模擬器的威脅信號模擬
l 支持數字仿真、有線注入式、暗室無線輻射式和外場試驗
l 具有標準機柜式、無人機載式、車載式、可搬移式多種結構形式
l 具備信號監測與回放功能
-
-
典型應用

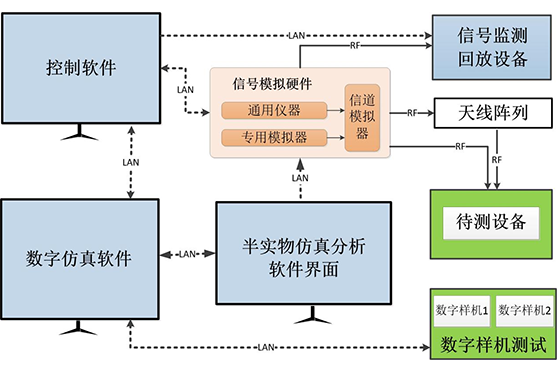

數實結合
具備數實結合的復雜電磁環境仿真能力，電磁環境仿真平臺支持全數字仿真和硬件在環試驗。電磁環境仿真平臺支持對模型及平臺實體建模，并提供圖形化的想定編輯及信號級參數配置功能；數字推演仿真運行與模型解算結果可與數字樣機及模擬環境硬件設備互聯，實現半實物仿真。系統支持態勢展示及仿真評估。
目標回波及干擾環境模擬
目標回波及干擾環境模擬器基于軟件無線電思想，是大帶寬、收發一體的硬件平臺，可通過軟件加載實現多種目標回波信號、靈巧干擾信號模擬，主要用于威脅環境模擬。產品具備頻率覆蓋寬、瞬時帶寬大、便攜式設計、展開和收納快捷方便等特點。
背景環境模擬
系統配備任意波形發生器、矢量信號發生器、捷變頻信號發生器等通用儀器，可用于實現背景環境模擬?；谕ㄓ脙x器的信號模擬功能多、指標高，適應于高精度測試要求。
通信信號模擬
通信信號模擬器可模擬多種信號體制、多種組網模式、多種通聯方式，用于通信設備的目標和干擾信號模擬。
運動目標模擬
系統具備運動目標模擬功能，利用電子陣列合成方案，可同時模擬目標的運動屬性（距離、速度、角度、角速度等）以及射頻信號特征（頻率、幅度、相位、幅度起伏、角閃爍、極化等），用于性能指標測試。
信號監測與回放
系統具備信號監測與回放功能，可對系統構建的復雜電磁環境信號進行監測、分析、存儲、回放。
適用多種場景
支持數字仿真、有線注入式、暗室無線輻射式和外場試驗。
具有多種結構形式
具有標準機柜式、無人機載式、車載式、可搬移式多種結構形式。
數實結合的復雜電磁環境構建解決方案支持用戶構建模塊化、可重構、標準化、貼近實際的復雜電磁環境，用于無線電收發設備的性能測試與驗證試驗。
技術規范
參數名稱
技術指標
頻率范圍
380MHz～40GHz
試驗應力加載方式
數字仿真、有線注入式、暗室無線輻射式、外場試驗
結構形式
標準機柜式、無人機載式、車載式、可搬移式等
訂貨信息
儀器設備
型號
數量
備注
目標回波及干擾環境生成器
定制
1臺
捷變信號發生器
1451F
1臺
型號根據實際需要選配，數量依實際需要調整
矢量信號發生器
1466G-V
1臺
短波超短波電臺信號模擬器
4994AF
1臺
函數/任意波形發生器
1652A
1臺
無線信道仿真儀
1612A
1臺
頻譜分析儀
4082F
1臺
矢量網絡分析儀
3674G
1臺
噪聲系數分析儀
3986F
1臺
數據記錄儀
4712
1臺
復雜信號模擬單元
定制
1套
型號根據實際需要定制，數量依實際需要調整
天線陣列
定制
1套
仿真計算機
定制
1臺
軟件
復雜電磁環境綜合測試驗證平臺軟件
定制
1套
復雜電磁環境數字仿真平臺軟件
定制
1套
復雜電磁環境半實物仿真軟件
定制
1套
信號分析軟件
定制
1套
-
