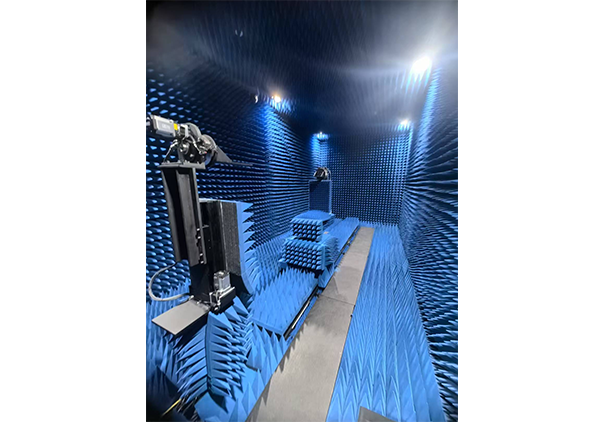

天線遠場測試解決方案是指在天線輻射的遠場區域內,直接獲得天線的遠場性能參數。遠場測試不需要經過數學變換直接就能得到待測天線的方向圖特性,具有測量精度高、測量速度快等特點,對于天線設計者來說,既省時又省力,大大提高了效率,縮短了研制周期,為新型天線的研制提供了快速、準確的手段。
主要特點
l 可全天候工作,不受戶外環境影響
l 標準化、系列化、通用化設計,可實現靈活的系統配置
l 強大的數據分析功能
l 豐富的顯示功能
l 提供交鑰匙工程
主要功能
l 天線駐波比測試
l 幅度方向圖測試
l 相位方向圖測試
l 增益測試
l 波束寬度測試
l 副瓣電平測試
l 零深電平測試
l 圓極化天線軸比測試
l 測量數據后期分析
l 多測量結果對比分析
遠場天線測試解決方案主要應用于各種信息化裝備配套天線性能參數測試領域。
技術規范
參數名稱 | 技術指標 |
頻率范圍 | 1GHz~20GHz/40GHz(可擴頻到750GHz) |
頻率測量方式 | 點頻、掃頻 |
天線增益測量精度 | ≤±0.3dB |
天線增益測量重復性 | ≤±0.2dB |
-10dB副瓣電平測試精度 | ≤±0.5dB |
-20dB副瓣電平測試精度 | ≤±1dB |
訂貨信息
● 標配注1
序號 | 名稱 | 廠家型號 | 數量 |
1 | 矢量網絡分析儀 | 中電科思儀科技股份有限公司3674系列 | 1臺 |
2 | 標準天線 | 各頻段各2套 | |
3 | 主控計算機 | 1套 | |
4 | 系統控制及分析軟件 | 1套 | |
5 | 系統機柜 | 根據用戶要求配置 | 1個 |
6 | 系統連接電纜 | 根據用戶要求配置 | 1套 |
7 | 發射轉臺及控制器 | 根據用戶要求配置 | 1套 |
8 | 接收轉臺及控制器 | 根據用戶要求配置 | 1套 |
9 | 用戶手冊 | 1套 | |
10 | 質量檢驗合格證 | 1個 |
注1:系統配置需依據客戶需求確定具體清單,詳情請咨詢技術工程師。
