外場無人機天線測試解決方案
-
方案概述

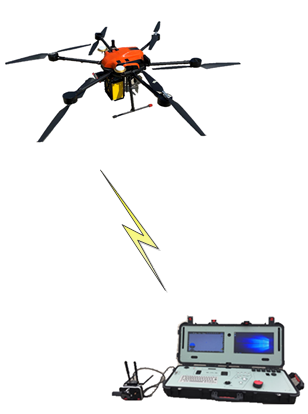

外場無人機天線測試解決方案由移動單元、地面站單元組成。其中移動單元包括無人機平臺和接收測試載荷；地面站單元包括主控計算機、地面RTK、遙控器等。無人飛行器攜帶接收測試設備沿著規劃的飛行軌跡繞待測天線飛行，利用收集待測天線的信息，再結合無人機位置狀態進行數據存儲，同時傳輸至系統測量分析軟件，實現待測天線性能參數的測試。測量半徑大，測試半徑50~1000m；定位精度高，飛行器空間動態控制精度±0.2m；場地環境要求低，支持天線原位測試；測試角度范圍廣，可進行二維、三維方向圖測試；測試精度高，增益重復性誤差±1dB。
-
-
功能特點
-
系統配置靈活，易于快速展開
根據測試頻段的不同，靈活地采用不同的無人機平臺進行作業：在測試低頻段天線時，測試系統不需要配置云臺，采用載重2公斤級別的四旋翼無人機；在測試高頻段天線時，測試系統需要配置云臺，采用載重6公斤級別的六旋翼無人機。采用快拆式設計，保證系統可快速展開和拆卸，可快速裝入包裝箱后裝車運輸。
地面站單元集合了航線規劃、飛行任務編輯、飛行狀態顯示、飛行控制終端、高清視頻傳輸與顯示等功能的綜合性無人機地面指揮系統，考慮了抗震耐摔和便攜的要求，能夠滿足外場作業的需求。
-
多種軌跡規劃，滿足測量各種測量場景

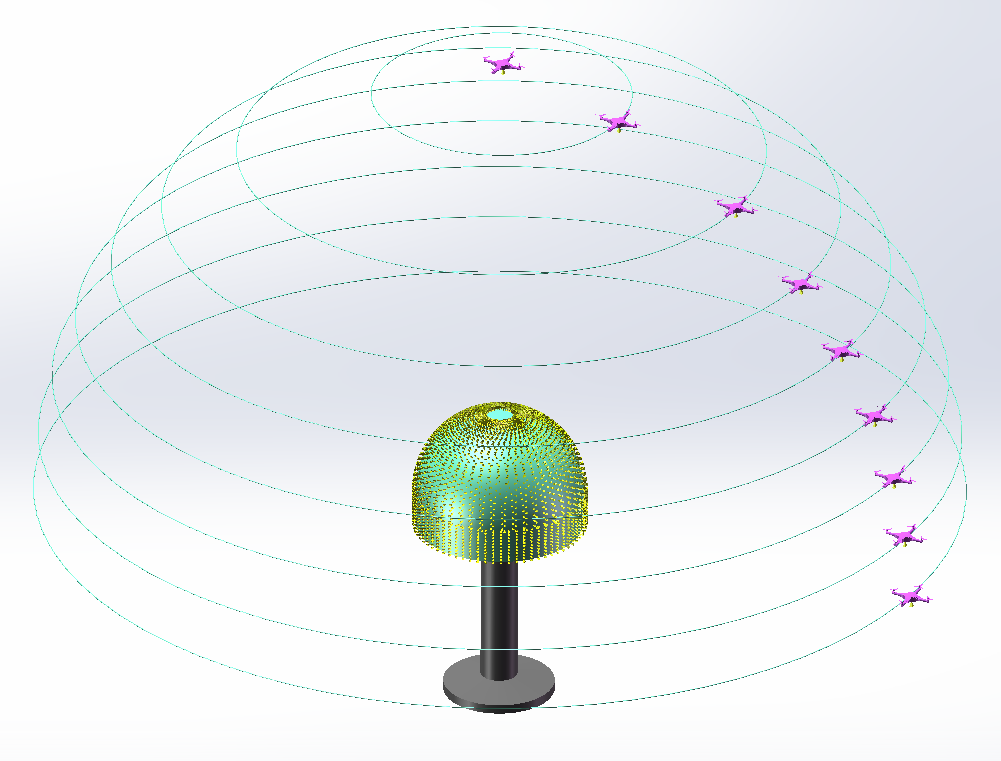

為了對被測天線進行幅度方向圖、波束寬度等電性能參數的現場驗證測試，需要規劃無人機單元的飛行軌跡，使得無人機單元按照規劃的軌跡飛行并采集數據。飛行軌跡可通過數學表達式進行配置，通過數學表達式可進行螺旋線、經線圈、緯線圈、主截面折線等飛行軌跡規劃。軌跡規劃可通過無人飛行器控制軟件界面進行。
-
支持天線原位測試
不需要轉臺/掃描架等大型的高精密機械運動設備，也不需要移動或者拆裝天線裝備，解決方案可圍繞待測天線進行移動，獲取方位角、俯仰角下幅度數據的測試，在現場得到待測天線的方向圖指標。
-
測試角度范圍廣
由于無人機體積小，并且設計的專用便攜式測試設備重量輕，測試裝備具有機動靈活的特點，可以不受地形限制，攜帶測試設備繞飛被測天線，方向圖測試角度范圍可達0°～360°（水平）、0°～180°（俯仰），滿足二維和三維天線方向圖的測試。
-
測試參數豐富
解決方案采用無人機搭載測試設備進行外場飛行測試，通過設計精確的誤差分析修正技術和數據處理技術，可以完成線極化、圓極化天線增益、方向性、副瓣電平、波束寬度等多種電參數的測試。
-
天線參數測試精度高
采用多旋翼無人機作為載荷平臺，可以實現高精度的軌跡跟蹤控制，利用RTK和慣性導航，可以達到厘米級的定位精度，并且進行抗風干擾控制，使得云臺上的參考天線可以實時對準被測天線，保證了電磁信號的采集精度，從而提高了天線方向圖的測試精度。
-
自動測量軟件簡單易用，方便快捷
測量需要設置的參數有測量頻率、測試半徑，并進行軌跡規劃等，一鍵測量，可以快速地對被測天線進行測量，得到天線方向圖的測量數據，并通過分析軟件得到天線的相關參數。
-
-
典型應用
選取外場天線作為測試目標，利用天線測試解決方案對外場天線進行方向圖測試。地面待測天線處于發射模式，輻射電磁波。無人機平臺攜帶接收機模塊繞飛待測天線，并采集電磁波信號，通過數據鏈傳輸系統將測量數據發送至地面端。開始測試后，無人機平臺按照規劃好的飛行路徑采集數據，地面站單元實時獲取無人機平臺的位置信息和數據信息，最后通過分析軟件進行數據處理，得到待測天線的方向圖參數。
無人機外場飛行測試圖
技術指標
參數名稱
技術指標
工作頻率范圍
600MHz～6GHz
飛行器測控?cái)?shù)據鏈延時
≤50ms
測試半徑范圍
50m～1000m
飛行器續航時間
≥30min
云臺控制誤差
±3°
飛行動態控制精度
±0.2m
無人機載荷能力
≥6kg （備選≥2kg）
接收機平均噪聲電平
≤-150dBm；
方向圖測試角度范圍
0°～360°（水平）、0°～180°（俯仰）
方向圖測試角度分辨率
≤0.1°
3dB主瓣波束寬度測試誤差
≤2°
增益測試精度
±1dB
增益重復性誤差
±1dB
訂貨信息
● 標配注1
序號
名稱
廠家型號
數量
1
無人機平臺
根據用戶要求配置
1臺
2
地面站
根據用戶要求配置
1套
3
接收機模塊
根據用戶要求配置
1臺
4
機載計算機
根據用戶要求配置
1臺
5
機載天線
根據用戶要求配置
1套
6
系統連接用電纜轉接器
中電科思儀科技股份有限公司
1套
7
方向圖測試控制及分析軟件
中電科思儀科技股份有限公司
1套
8
無人機地面站軟件
根據用戶要求配置
1套
9
差分GPS地面站RTK支撐三腳架
根據用戶要求配置
1個
10
工具包
根據用戶要求配置
1套
11
系統集成
（包括系統設計、聯調聯試、維護、系統使用培訓，
不包含飛手無人機駕照考試培訓）
中電科思儀科技股份有限公司
1套
12
用戶手冊
1套
13
質量檢驗合格證
1個
● 選配注1
機載云臺
1個
矢量網絡分析儀
1臺
信號源模塊
1個
以及其他定制化要求
1套
注1：系統配置需依據客戶需求確定具體清單，詳情請咨詢技術工程師。
-
-
