方案概述
低損耗材料介電性能測試系統測試頻率范圍可達0.4GHz~170GHz，可實現低損耗材料復介電常數高精度測試。系統由矢量網絡分析儀、S參數測試模塊、測試腔體夾具、連接電纜及系統軟件等組成，根據用戶不同頻率測試需求，可選用開放同軸諧振腔、分體諧振腔、開式諧振腔、微擾諧振腔、圓柱諧振腔等等進行測試。
低損耗材料介電性能測試系統具有測試精度高、測試速度快、測試便利等優點，采用一腔多模技術，可實現同一腔體寬頻帶內多頻點介電性能測試功能。
-
-
功能特點
-
主要特點
l 測試精度高、速度快
l 系統配置簡單、易操作
l 測量軟件簡單易用，自動化程度高
-
開放同軸諧振腔測試方法
開放同軸諧振腔測試法根據用戶需求可選用0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz、1GHz/3GHz/5GHz/7GHz/9GHz、2GHz/6GHz/10GHz/14GHz/18GHz三種規格腔體進行測試。開放同軸諧振腔操作方便，樣品要求低，僅需將樣品加工成長寬尺寸1cm見方以上、表面光滑的方片即可，樣品放置在諧振腔頂端。該方法特點是測試方便，可在一定頻帶內完成多個頻點的高精度測試。
-

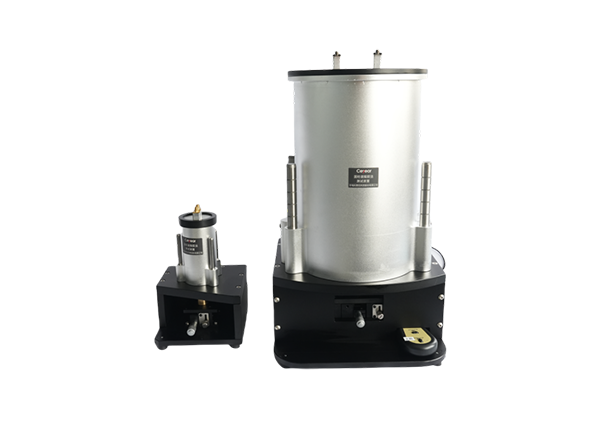

分體式諧振腔測試方法
分體式諧振腔為對稱型半圓柱結構，待測試樣品加工成平板狀放置在兩個半腔之間。利用加載樣品前后諧振特性參數改變進行計算得到材料相對介電常數和損耗角正切。分體諧振腔為單點頻測試諧振腔，可根據用戶測試頻點需求定制腔體。
-

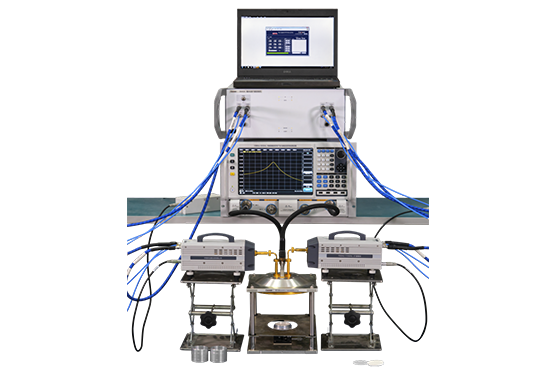

開式諧振腔測試方法
開式諧振腔測試平臺為開放式結構，具有超寬頻帶（12GHz~170GHz）測試的優點，在電損耗角正切測量精度上具有優勢。根據用戶不同測試頻率需求可選配不同配置的開式諧振腔測試平臺。
-
微擾諧振腔測試方法
測試采用圓柱微擾諧振腔測試夾具，諧振腔測試為單點頻測試，測試樣品為長條形圓柱或矩形條，根據用戶需求可定制測試頻點。
-
圓柱諧振腔測試方法
測試采用圓柱諧振腔測試夾具，諧振腔測試為多點頻測試，測試樣品為片狀，測試模式選用TE 0mn 。
-
系統軟件
測試軟件可以測量固體介質材料的介電常數、損耗角正切等電性能參數，軟件可自動進行多頻點識別測試（部分方法）。
-
介電性能計算功能
根據空腔及加載樣品后的S參數，可對低損耗類樣品的Q值及諧振頻率進行識別并提取，通過軟件實現寬頻帶下對樣品多頻點計算功能。
-
-
典型應用
根據空腔及加載樣品后的S參數，可對低損耗類樣品的Q值及諧振頻率進行識別并提取，通過軟件實現寬頻帶下對樣品多頻點計算功能。
技術規范
功能要求及技術指標
開放同軸諧振腔法
分體諧振腔法
開式諧振腔法
微擾諧振腔法
圓柱諧振腔法
頻率范圍
0.8GHz～18GHz
5GHz～20GHz
12GHz～170GHz
0.4GHz～20GHz
2GHz～7GHz
7GHz～18GHz
選用模式
TEM00n
TE011
TEM00n
TM0n0（圓）
TE 0mn
測試參數
相對介電常數、介電損耗角正切
工作方式
多頻點測試
單頻點測試
多頻點測試
單頻點測試
多頻點測試
相對介電常數測量范圍
1～30
1～10 相對介電常數實部測量精度
±1.5%
±2% 電損耗角正切測量范圍
0.1～0.001
0.01～0.0001
0.01～0.0001
0.01～0.0005
0.05～0.00015
被測材料類型
均勻片狀固體材料
桿狀/柱狀固體材料 均勻片狀固體材料 材料尺寸
長度1～2cm方片，厚度均勻、平整度好
直徑50mm（105mm）圓片，厚度0.05～3mm
直徑50mm（80mm）圓片，厚度1～3mm
根據測試頻點確定
對于1GHz腔體，建議直徑10mm、長度120mm的圓柱/棒型樣品
直徑180mm或者直徑50mm、厚度5.0mm的圓片
訂貨信息
l 主機：
矢量網絡分析儀系列
l 標配
序號
名稱
說明
1
系統測試軟件
控制設備，進行計算、顯示測試結果
2
相關附件
連接電纜、工具等
3
用戶手冊
快速使用入門
l 選件
序號
名稱
說明
1
開放同軸諧振腔Ⅰ
測試頻點0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz
2
開放同軸諧振腔Ⅱ
測試頻點1GHz/3GHz/5GHz/7GHz/9GHz
3
開放同軸諧振腔Ⅲ
測試頻點2GHz/6GHz/10GHz/14GHz/18GHz
4
真空泵
用于開放同軸諧振腔吸附測試樣品
5
開放同軸多參考樣品校準件
開放同軸校準
6
開式諧振腔
測試頻率20GHz~50GHz
7
開式諧振腔
測試頻率20GHz~67GHz
8
開式諧振腔
測試頻率20GHz~110GHz
9
開式諧振腔低頻選件
測試頻率12GHz~18GHz
10
開式諧振腔高頻選件
測試頻率110GHz~170GHz
11
擴頻控制機
對于二端口矢網需要，本振中頻分配
12
測試電纜
連接擴頻控制機、矢量網絡分析儀、腔體等
13
S參數測試模塊
擴頻測試模塊，50GHz~75GHz
14
S參數測試模塊
擴頻測試模塊，75GHz~110GHz
15
S參數測試模塊
擴頻測試模塊，110GHz~170GHz
16
隔直模塊、衰減器等
搭配模塊使用
17
分體諧振腔I
單頻點測試，5GHz
18
分體諧振腔II
單頻點測試，10GHz
19
分體諧振腔III
單頻點測試，15GHz
20
分體諧振腔IV
單頻點測試，20GHz
21
微擾諧振腔
單頻點測試
22
圓柱諧振腔I
多頻點測試，2GHz～7GHz
23
圓柱諧振腔II
多頻點測試，7GHz～18GHz
24
同軸轉接器
用于不同接口之間轉接
25
標準測試樣品（數值公開）
聚四氟乙烯/熔融石英等，驗證測試精度
-
-
